Rotospin C 지그픽스쳐용 정밀감속기MAYR KOREA

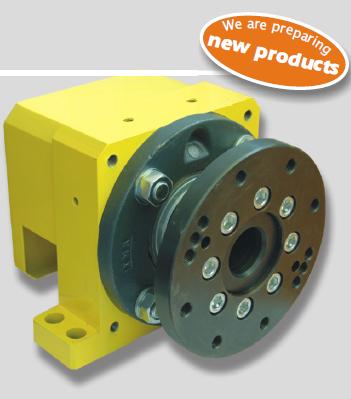

ROTOSPIN C

The RotoSpin C rotary (support) module is used for the capturing of tilting moments during the welding of large spatial parts, for the transmission of welding current, compressed air, electrical signals, etc. The RS-C module consists of a frame, a rotary flange, a hollow shaft, a tilt bearing and a rotary welding current distribution unit. The hollow shaft allows to route compressed air and electric signal distribution lines. Rotospin C 회전모듈은 용접 전류의 전송, 압축공기, 전기신호등을 위한다. 큰 공간 부품의 용접시 틸팅 순간의 포착에 사용된다. RS-C 모듈은 프레임, 로터리 플랜지, 중공 축, 틸트 베어링 및 회전 용접 전류 공급 장치로 구성된다.

Versions 버전

The RS-C module is normally supplied with a rotary electric distribution unit for the welding current od 500 A. Upon an agreement with the manufacturer, the rotary distribution unit can be modified, or the module can be supplied without a distribution unit. The module is supplied in two versions, with feet or with a flange. The RS-C module for the horizontal or vertical axis of rotation is used as complement to the RS-A or RS-B module. RS-C 모듈이 정상적으로 제조사와 동의하에 용접 전류 OD 500A를 위한 회전 전기 분해 유닛으로 공급되고, 회전 분배 장치는 변형 될 수 있으며, 모듈은 분배 장치없이 공급 될 수 있다. 이 모듈은 피트 또는 플랜지, 두가지 버전으로 제공된다. 회전의 수평 또는 수직축을 위한 RS-C 모듈은 RS 또는 RS-A-B 모듈의 보완으로 사용된다.

Maintenance 유지보수

The rotary module does not require any special maintenance. When installing the rotary modul, observe the respective dimensional and positional tolerances of the centering diameters. The rotary module is a high-precision product, therefore it requires careful manipulation, installation, and dismounting. 로터리 모듈은 특별한 유지보수가 필요하지 않다. 로터리 모듈을 설치하는 경우, 적절한 직경의 치수 및 위치 공차를 각각의 중심으로 필요로 한다. 로터리 모듈은 고정밀 제품으로 조심히 조작, 설치 및 해체가 필요하다.

Delivery Conditions 납품조건

The rotary module is delivered completely assembled, without fixing screws, grease lubricated, and in a protective package. 로터리 모듈은 그리스 윤활, 고정나사 없이 완전 조립된 상태로 보호 패키지에 납품된다.

Each rotary modul is identified with an identification plate, including the following data: 각 로터리 모듈은 다음과 같은 데이터를 포함하여 식별한다.

  • manufacturer 제조업체
  • production type and size 제품종류 및 크기
  • reduction ratio 감속비
  • model 모델
  • manufacturing number 제조번호
