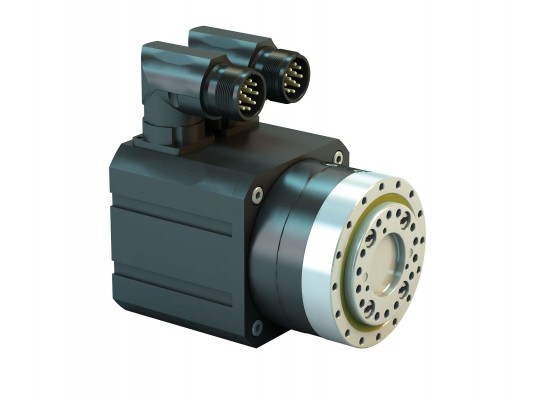

DRIVESPIN DS70 AND DS110
DriveSpin – a new product represents the connection of the TwinSpin high precision reduction gear together with servomotor into compact unit. Designed for applications requiring high linear running at low speed and high movement of the drive modules. Main characteristics are compact design, small size, low mass, smooth movement, low friction, low inertia, high dynamic performance, simple installation, maintenance free. 스핀드라이브 – 신제품 소형 유닛으로 서보모터와 함께 회전, 고정밀 감속기의 연결을 나타낸다. 낮은 속도와 드라이브 모듈의 높은 운동 실행, 높은 리니어를 요구하는 애플리케이션을 위해 설계되었다. 주요 특성은 컴팩트한 디자인, 낮은 질량, 부드러운 움직임, 저 마찰, 저 관성, 높은 동적 성능, 간편한 설치, 유지보수가 필요없다.
DriveSpin 70 and 110 are available in following modifications: 드라이브스핀 70 과 110 다음에서 사용할 수 있다.
- integrated servomotor of DC bus voltage of 36 V, 320 V a 560 V, 36V, 320V,V560V 의 DC 이동 전압의 통합된 서보모터
- motor feedback systems of types: Resolver, absolute Encoder EQN, sin/cos Encoder, 모터 피드백 유형의 시스템 : 리졸버, 엡솔루트 엔코더 EQN / COS 엔코더
- electromagnetic brake ( 24 V DC) or without brake, 전자브레이크 (24 VDC) 또는 브레이크 없이
- temperature sensors 온도센서
- connectors up to your choice 컨넥터 형상 선택가능
Main design performance and advantages 주요 디자인과 성능의 장점
- small size gearbox with TwinSpin transformation mechanisms 작은 크기의 기어박스와 트윈스핀 변환 메카니즘
- design with simple installation possibilities and as device for large ambient temperature range 간단한 설치가능과 큰공간에 주위온도 범위장치로 설계
- fully sealed design with possibility to select type of seals 완벽한 밀봉된 디자인은 밀봉의 종류를 선택가능
- gearbox transformation members (crosses) in preloaded linear bearings 프리로드 리니어 베어링의 변환 기어박스(교차)
- design with possibility to select type of actuator performance and gearbox output bearings 디자인 액추에이터 성능과 기어박스 출력 베어링의 종류를 선택 할 수 있음
- high linearity of torsion characteristics with respect to non-linearity in competition systems 경쟁 기어박스 업체보다 비선형에 대하여 비틀림 특성의 높은 선형성
- higher torsion rigidity with respect to small size competition gearboxes 경쟁 기어박스 업체보다 작은 사이즈에 대해 높은 비틀림 강성
- very high torque capacity, higher (at least twice) then in small size competition gearboxes 경쟁 기어박스 업체보다 높은 크기의 토크용량(2배이상)
- low angular transmisson error and high mechanical positioning perfomance 낮은 각도전달 오류 및 높은 기계적 위치실행
- oscillation at higher natural frequency and lower amplitude 진동수보다 낮은 진폭 진동
Applications 적용
- Robotics & general automation 로봇 및 일반자동화
- Manipulation and transport systems 조작 및 전송시스템
- Aerospace applications 항공 우주산업
- Radar, navigation, pan&tilt, optical, camera and monitoring systems 레이더, 네비게이션, 팬 및 경사, 광학, 카메라 및 모니터링 시스템
- Defence application 국방 응용프로그램
